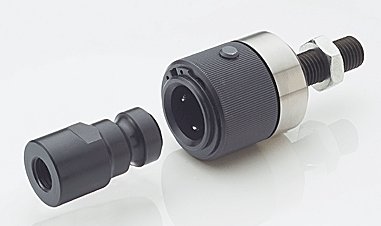

Kupplungen
AKAS: Aussengewinde starr
AKAA: Aussengewinde mit axialem Ausgleich
AKIS: Innengewinde starr
AKIA: Innengewinde mit axialem Ausgleich
Ausswerferzapfen
AZA: mit Aussengewinde
AZI: mit Innengewinde

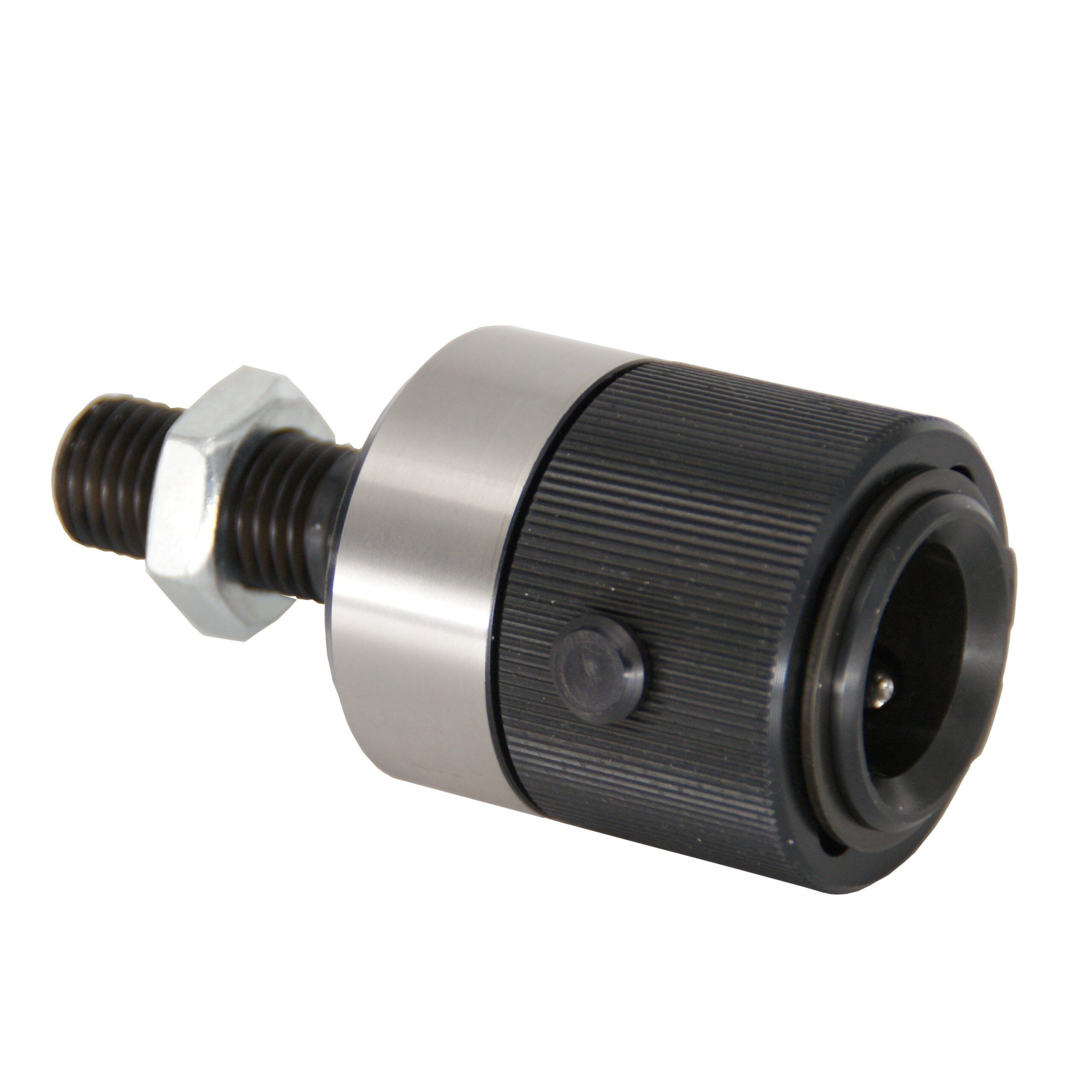

TORO-systems AKAA-3
Auswerferkupplung mit Aussengewinde M 24 / M 30 / M 36 und axialem AusgleichC: GewindeA: Gesamtlänge = 175 mmGL: Gewindelänge = 70 mmD: Aussendurchmesser = 80 mmdz: Durchmesser Auswerferzapfen = 42 mmtz: Eintauchtiefe Zapfen = 50 mm

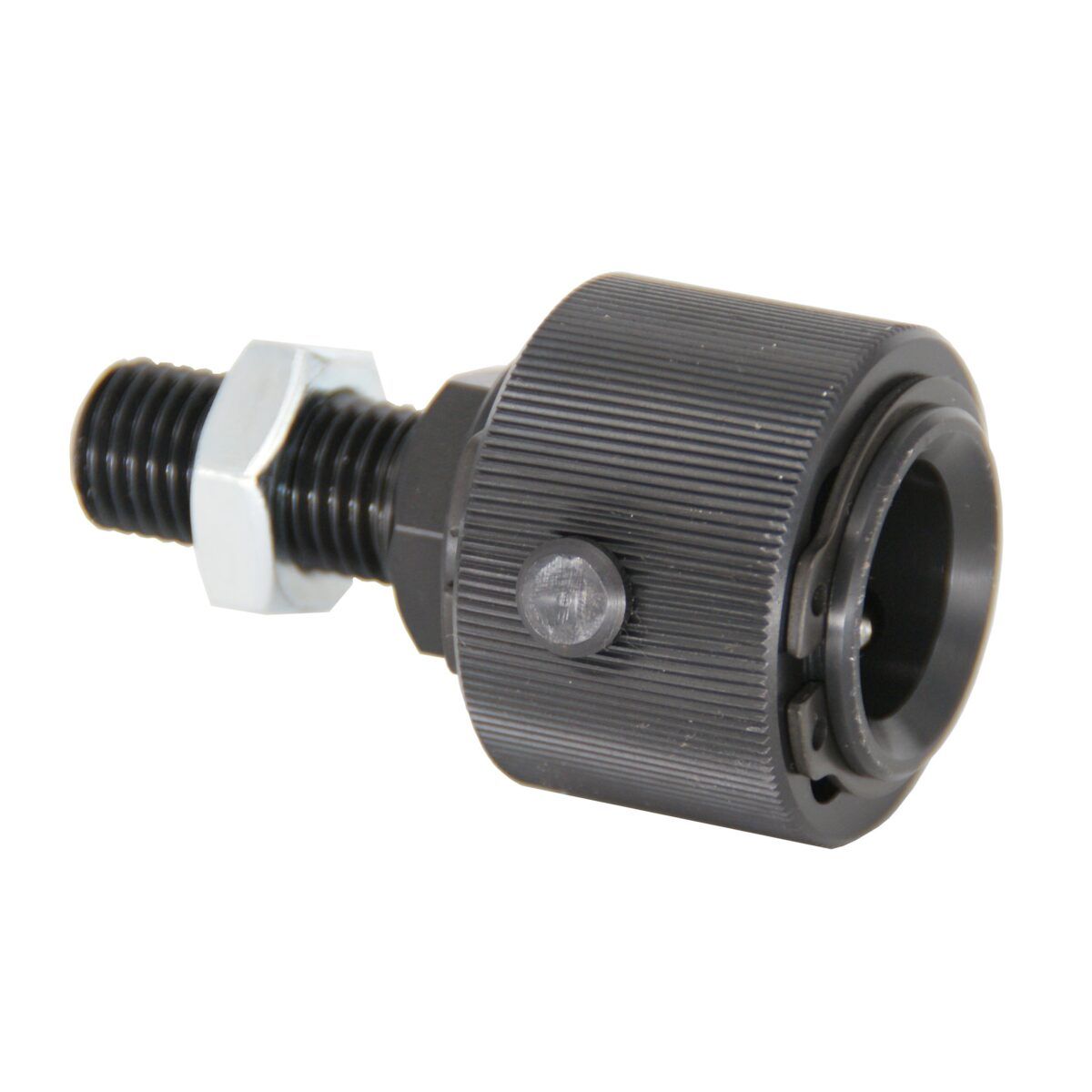

TORO-systems AKAS-3
Auswerferkupplung mit starrem Aussengewinde M 24 / M 30 / M 36C: GewindeA: Gesamtlänge = 150 mmGL: Gewindelänge = 70 mmD: Aussendurchmesser = 80 mmdz: Durchmesser Auswerferzapfen = 42 mmtz: Eintauchtiefe Zapfen = 50 mm

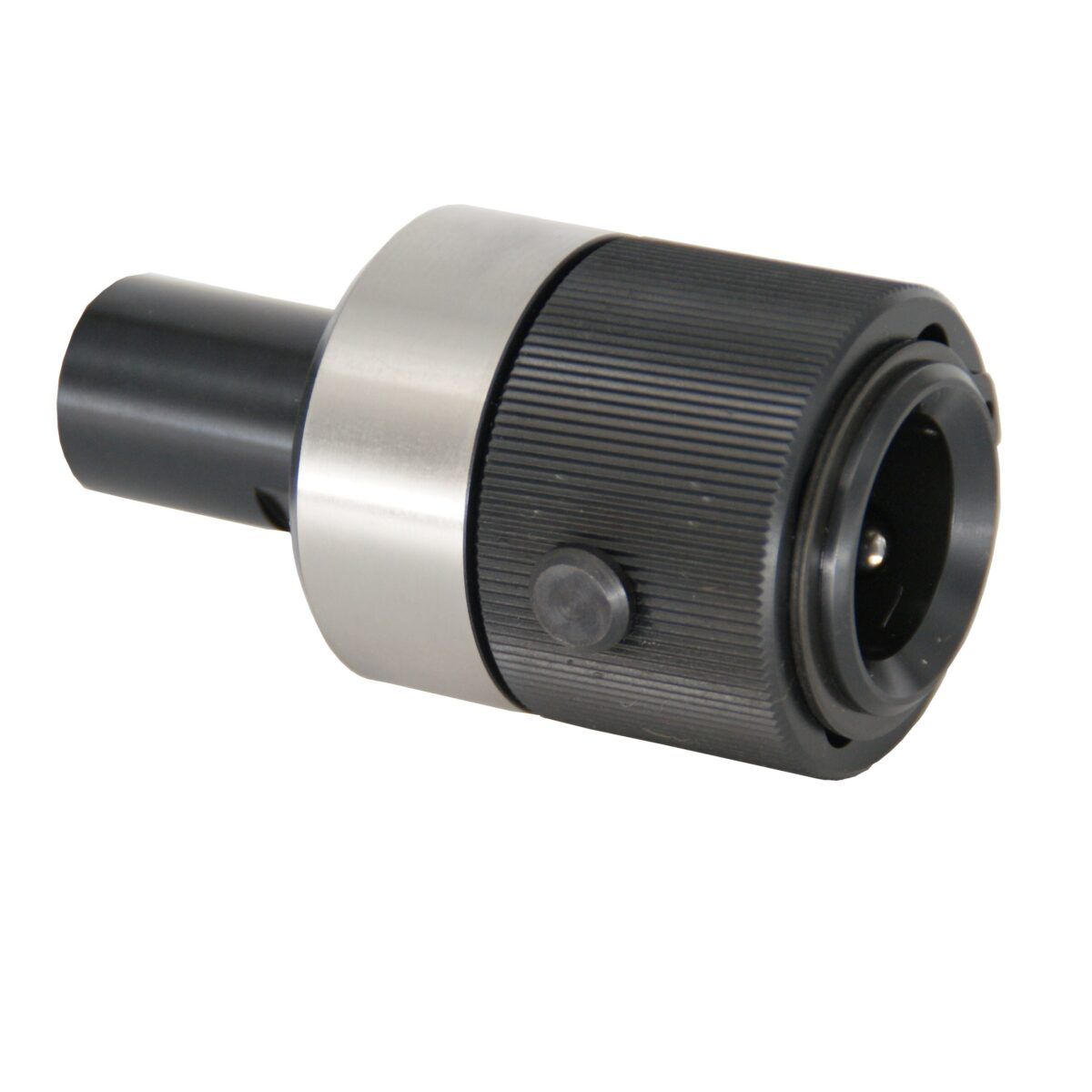

TORO-systems AKIA-3
Auswerferkupplung mit Innengewinde M 24 / M 30 und axialem AusgleichC: GewindeA: Gesamtlänge = 150 mmGL: Gewindelänge = 50 mmd: Durchmesser Gewindehülse = 41 mmD: Aussendurchmesser = 80 mmdz: Durchmesser Auswerferzapfen = 42 mmtz: Eintauchtiefe Zapfen = 50 mm

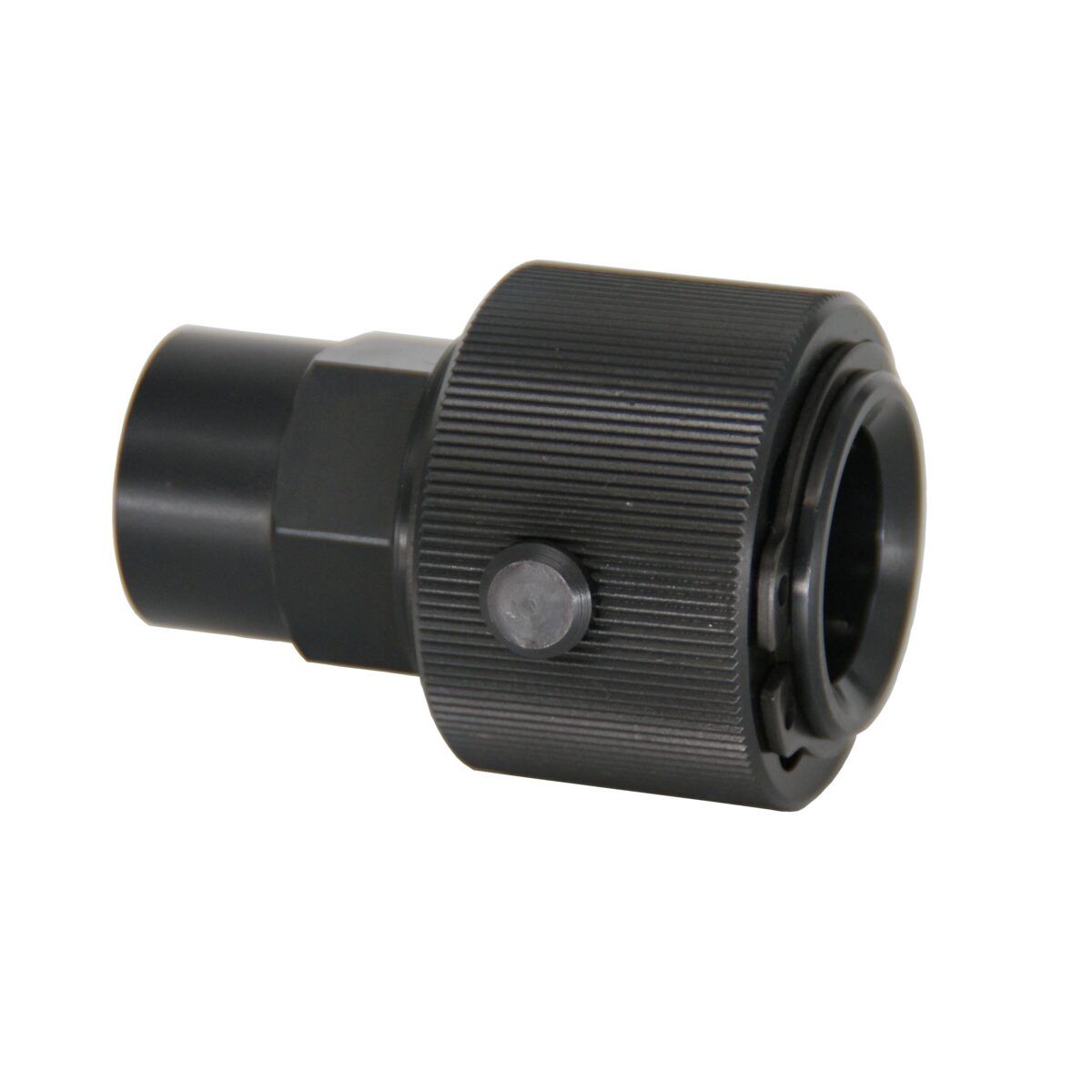

TORO-systems AKIS-3
Auswerferkupplung mit starrem Innengewinde M 24 / M 30 / M 36 C: GewindeA: Gesamtlänge = 135 mmGL: Gewindelänge = 50 mmd: Durchmesser Gewindehülse = 50 mmD: Aussendurchmesser = 80 mmdz: Durchmesser Auswerferzapfen = 42 mmtz: Eintauchtiefe Zapfen = 50 mm

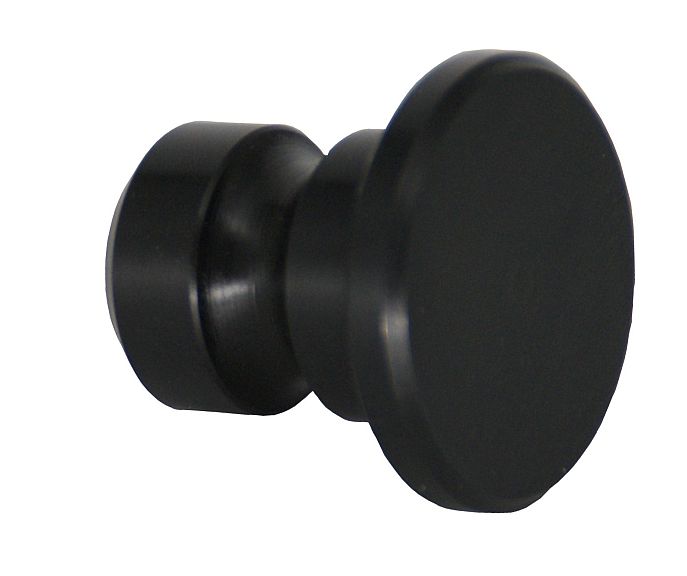

TORO-systems AZ-B-3
Auswerferzapfen Blindplatte (für Federpakete)C: GewindeL: Gesamtlänge = 60 mmD: Durchmesser = 65 mmdz: Durchmesser Auswerferzapfen = 42 mmtz: Eintauchtiefe Zapfen = 50 mm

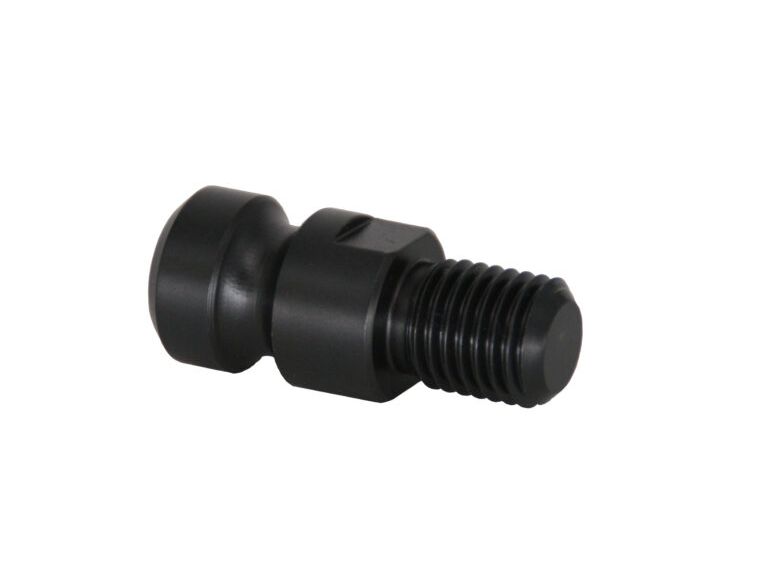

TORO-systems AZA-3
Auswerferzapfen Aussengewinde M 16 / M 20 / M 24 / M 30C: GewindeL: Gesamtlänge = 100 mmGL: Gewindelänge = 40 mmdz: Durchmesser Auswerferzapfen = 42 mmtz: Eintauchtiefe Zapfen = 50 mm

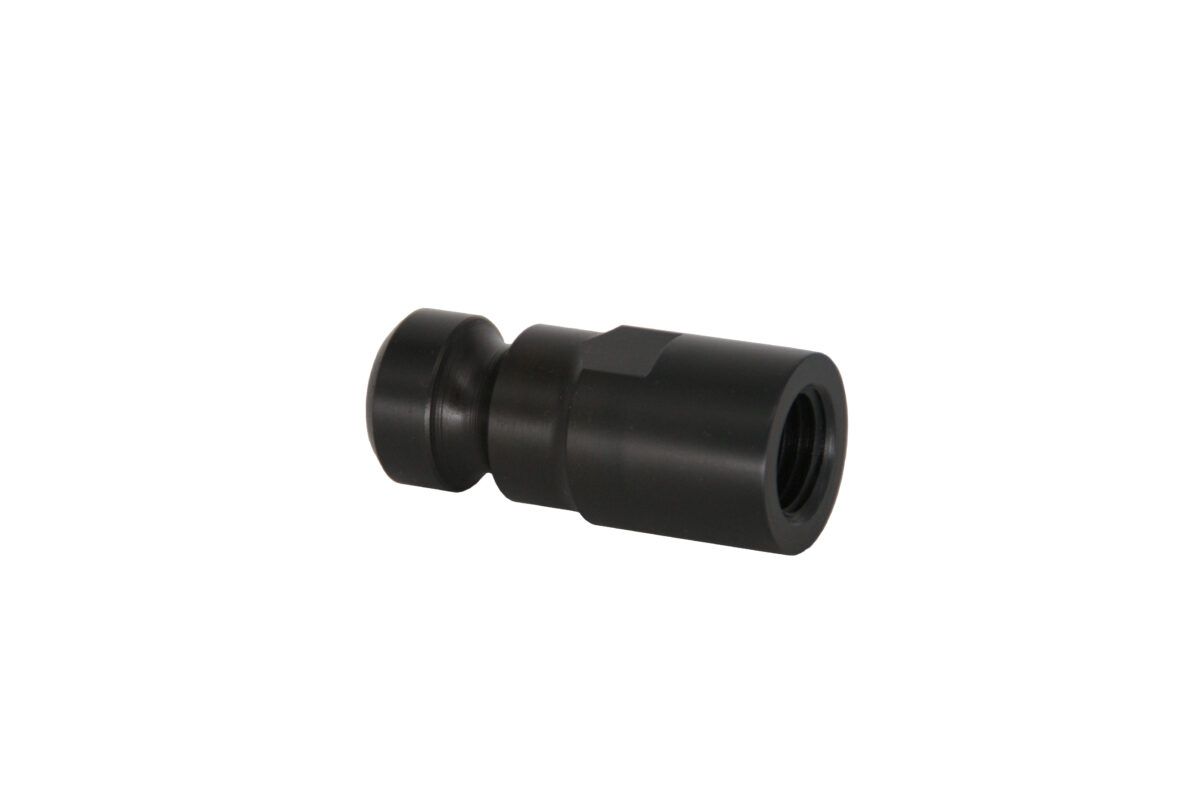

TORO-systems AZI-3
Auswerferzapfen Innengewinde M 16 / M 20 / M 24C: GewindeL: Gesamtlänge = 85 mmD: Aussendurchmesser: 45 mmGL: Gewindelänge = 35 mmdz: Durchmesser Auswerferzapfen = 42 mmtz: Eintauchtiefe Zapfen = 50 mm
